Beschreibung

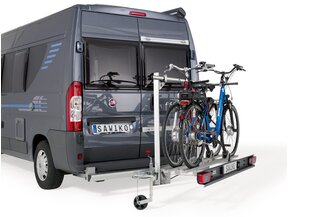

AGITO TOP – schwenk- und klappbarer Fahrradträger

Zum kompletten Öffnen der Hecktüren oder Heckklappen lässt sich das AGITO Top Fahrradträgersystem mühelos komplett zur Seite schwenken. Selbst im beladenen Zustand. Dazu wird einfach der Exzenter-Verschluss (nachstellbar) gelöst und das Stützrad (serienmäßig) in Position gebracht. Ideal, um bei Bedarf Stühle zu entladen oder die Toilettenentsorgung vorzunehmen. Der AGITO Top verfügt über eine klappbare Transportplattform. So kann der Fahrradträger platzsparend am Kastenwagen bleiben. Der AGITO Top ist durch seine breiten Fahrradschienen mit unseren Ratschenschnellverschlüssen perfekt für E-Bikes geeignet.

Ihr Plus:

  • Nutzlast: bis zu 80 kg
  • EG-Typengenehmigung vorhanden
  • Schwenkbar - auch im beladenen Zustand
  • Mit klappbarer Plattform
  • Gefertigt aus Stahl + Aluminium
  • Ohne Werkzeug abnehmbar
  • Inkl. Aufnahmeelemente für Kastenwagen

Rüstsätze:

  • AGITO Top 2 E-Bikes
  • AGITO Top 3 Fahrräder
Artikelnummer Rüstsatz Nutzlast Gewicht Funktion Material Höhe Beladungstiefe Breite
1884652 2 E-Bikes 80 kg 55.2 kg Schwenk - und klappbar Metall 1240 mm 570 mm 1980 mm
1884653 3 Fahrräder 80 kg 58.1 kg Schwenk - und klappbar Metall 1240 mm 570 mm 1980 mm
Trägersystem Kastenwagen

AGITO TOP – schwenk- und klappbarer Fahrradträger

Datenblatt/Montageanleitung herunterladen Katalog

FAQ

Durch unsere Erfahrung und unser Know-how sind wir in der Lage, Ihnen für die meisten europäischen Fahrzeuge Kupplungen anzubieten. Weitere Fahrzeuge können in Einzelanfertigung durch uns oder unsere Servicepartner realisiert werden. Bitte beachten oder prüfen Sie die zulässigen Anhängelasten Ihres Fahrzeuges (Fahrzeugpapiere, COC-Papiere). Alternativ lässt sich bei Nichtberücksichtigung in den Papieren in Absprache mit dem TÜV sicher eine Lösung erzielen.
Damit wir Ihre Anfrage möglichst schnell, korrekt und ohne Zeitverzögerung bearbeiten können, ist es notwendig, dass Ihre Angaben vollständig sind. Basisfahrzeug Reisemobilhersteller Modell/Handelsbezeichnung Baujahr Fahrgestellnummer Ergänzende Angaben wie z.B Wassertank, Rahmenverlängerung vorhanden usw. Sollten Angaben fehlen, setzen wir uns umgehend mit Ihnen in Verbindung.
Er ist eine Angabe zur Festigkeit einer Anhängekupplung. Er wird nach folgender Formel berechnet: D = G(K) x G(A) x 9,81 G(K) + (A) Wobei G(K) das zulässige Gesamtgewicht des Zugfahrzeuges in Tonnen(t) und G(A) das Gesamtgewicht des Anhängers, ebenfalls in Tonnen angibt; z.B. benötigt ein Fiat Ducato mit 3,5 t zulässigem Gesamtgewicht und einer Anhängelast von 2 t eine Kupplung mit einem Mindest-D-Wert von: D = 3,5 x 2,0 x 9,81 = 12,50 kN 3,5 + 2,0. Die tatsächliche zulässige Anhängelast richtet sich jedoch nach der Eintragung unter Ziffer 28 oder O1 in den Fahrzeugpapieren. Von allen gegebenen Werten ist immer der schwächste Wert maßgebend für die Zulassung.
Beim Reisemobil gilt es viele Faktoren zu beachten, um beurteilen zu können, was vom Fahrzeug „getragen“ werden kann. Zu berücksichtigen sind hier u. a. die allgemeinen Fahrzeugdaten wie Hinterachslast und Gesamtgewicht zum Ermitteln der Zuladungskapazität. Auch gilt zu klären, wie tragfähig das Wohnmobil-Chassis und dessen evtl. vorhandene Chassis-Verlängerung ist.
In vielen Fällen ist ein Originalchassis (z.B. Fiat/Mercedes/etc.) zu kurz, um ein Reisemobil zu bauen. Darum ist meistens eine Rahmenverlängerung notwendig. Sie trägt die Heckgarage bzw. den gesamten Heckbereich des Fahrzeuges. Da bei einer Heckgarage mit beispielsweise 150 kg Nutzlast deutlich geringere Kräfte auftreten wie bei einer 2.000 kg Anhängekupplung oder einem zusätzlichen Lastenträger, muss die Rahmenverlängerung mit EG geprüften Bauteilen verstärkt werden, um eine stabile Verbindung zu schaffen. Für die Montage einer Anhängekupplung oder eines Lastenträgers ist die Verstärkung der Rahmenverlängerung mit entsprechenden Bauteilen vorgeschrieben!
AHK und Lastenträger sind kombinierbar (Nutzung nicht gleichzeitig möglich). Lastenträger können bei Fahrzeugwechsel weiter genutzt werden. Es werden nur die fahrzeugspezifischen Aufnahmen benötigt. Der Elektrokabelsatz muss immer separat geordert werden (entfällt bei vorhandener AHK).
Das X-Maß gibt den Überhang des Reisemobilaufbaus über das Serienfahrgestell an. Bitte geben Sie bei einer Bestellung die in der Zeichnung eingetragenen Maße an, wenn Ihr Fahrzeug nicht in unserer Datenbank gelistet sein sollte. (Im Zweifelsfall fragen Sie uns!) Ist an Ihrem Fahrzeug in dem mit „Z“ beschrifteten Bereich ein Tank, Staufach o.ä. eingebaut, fordern Sie bitte telefonisch ein gesondertes Maßblatt an.
Die zulässige Beladung eines Motorradträgers am Reisemobil ist abhängig von der zulässigen Hinterachslast des Fahrzeuges und der technisch zulässigen Belastung des Trägers. Ebenfalls ist wichtig, welche Gewichte der Aufbauhersteller für seine Fahrzeuge im Einzelnen freigibt. Hier gibt es verschiedene Chassis und Rahmenverlängerungen, die unterschiedlich stark belastbar sind. Mit der folgenden Formel lässt sich die mögliche Zuladung errechnen: F(L) = zulässige Ladungsmasse F(HA) = Differenz aus zulässiger (aus Kfz-Schein) und realer/gewogener Hinterachslast A = Radstand B = wirksamer Hebelarm der Ladungsmasse (zur überschlägigen Berechnung kann davon ausgegangen werden, dass der Schwerpunkt der Ladung ca. 350 mm hinter dem Fahrzeugende liegt). F(L) = F(HA) x A A + B Sollten Sie eine höhere Beladung als errechnet wünschen, ist es evtl. möglich, die Achslast durch eine Auflastung zu erhöhen.
Als Nutzer eines Lastenträger sind Sie für die korrekte Sicherung des Transportgutes verantwortlich. Mit unserem universalen Zurrbandset ist bei nahezu jedem Roller/Scooter eine optimale Ladungssicherung gewährleistet. Ein Roller/Scooter wird mithilfe unseres Haltearmes am Lenker fixiert und ist so gegen umfallen gesichert. Jetzt kann er sicher verzurrt werden. Dazu werden Radbügel auf der standard Motorradwanne befestigt und die Reifen mit Riemchen gesichert. Mit den Spanngurten muss der Roller noch stramm in die Federn gezogen werden. Unsere Lastenträger sind für diesen Zweck mit Ringösen ausgestatt. Der sichere Transport eines Fahrrades oder E-Bikes wird mit Halteramen und Radschalen gewährleistet. Beide Elemente sind mit komfortablen Ratschenschnellverschlüssen ausgestattet.
